Mapear Tablet Wacom em modo Monitor Singular

Notei que a utilizar dois monitores, o rastreamento do tablet Wacom ficava limitado para apenas o monitor principal do Sistema Operacional e mesmo alterando nas configurações do sistema no botão Mapear para monitor... e na caixa de seleção, Associar para monitor singular... escolhendo a saída desejada, o rastreamento do Tablet permanecia no monitor principal.

Acabei lendo vários artigos em inglês, mas que continham informações muito específicas para os modelos de tablet.

- Eu só quero alterar o rastreamento do tablet de um monitor A para o monitor B, não pode ser tão difícil!?!

Depois de ler muitos artigos, encontrei a solução no Fórum do Linux Mint!

Primeiro listei tos os dispositivos de entrada e identifiquei meu tablet:

xinput --list
⎡ Virtual core pointer                     id=2 [master pointer  (3)]
⎜   ↳ Virtual core XTEST pointer               id=4 [slave  pointer  (2)]
⎜   ↳ LXD Gaming Mouse                         id=10 [slave  pointer  (2)]
⎜   ↳ USB Keyboard                             id=12 [slave  pointer  (2)]
⎜   ↳ Wacom Bamboo One S Pen stylus            id=8 [slave  pointer  (2)]
⎜   ↳ Wacom Bamboo One S Pen eraser            id=14 [slave  pointer  (2)]
⎣ Virtual core keyboard                    id=3 [master keyboard (2)]
    ↳ Virtual core XTEST keyboard              id=5 [slave  keyboard (3)]
    ↳ Power Button                             id=6 [slave  keyboard (3)]
    ↳ Power Button                             id=7 [slave  keyboard (3)]
    ↳ LXD Gaming Mouse                         id=9 [slave  keyboard (3)]
    ↳ USB Keyboard                             id=11 [slave  keyboard (3)]
    ↳ Eee PC WMI hotkeys                       id=13 [slave  keyboard (3)]
    ↳ LXD Gaming Mouse                         id=15 [slave  keyboard (3)]
    ↳ USB Keyboard                             id=16 [slave  keyboard (3)]

Logo em seguida listei todos os monitores conectados e ausentes

xrandr
Screen 0: minimum 8 x 8, current 2732 x 770, maximum 16384 x 16384
DVI-I-0 connected 1366x768+1366+2 (normal left inverted right x axis y axis) 413mm x 234mm
   1366x768      59.79*+
   1360x768      60.02
   1024x768      75.03    72.00    70.07    60.00
   800x600       75.00    72.19    60.32    56.25
   640x480       75.00    72.81    59.94
   640x400       70.10
DVI-I-1 disconnected (normal left inverted right x axis y axis)
DP-0 disconnected (normal left inverted right x axis y axis)
DP-1 disconnected (normal left inverted right x axis y axis)
DP-2 disconnected (normal left inverted right x axis y axis)
DP-3 disconnected (normal left inverted right x axis y axis)
HDMI-0 connected primary 1366x768+0+0 (normal left inverted right x axis y axis) 410mm x 230mm
   1366x768      59.79*+
   1920x1080     59.94    50.00    29.97    25.00    23.97    60.05    60.00    50.04
   1280x720      60.00    59.94    50.00
   1024x768      75.03    70.07    60.00
   800x600       75.00    72.19    60.32
   720x576       50.00    50.08
   720x480       59.94    60.05
   640x480       75.00    72.81    59.94
DP-4 disconnected (normal left inverted right x axis y axis)
DP-5 disconnected (normal left inverted right x axis y axis)

Como visto o monitor principal é o HDMI-0 e o monitor em destaque (DVI-I-0) é o qual pretendo associar o tablet.

Comando para definir Mesa digitalizadora para monitor DVI-I-0:

xsetwacom set "Wacom Bamboo One S Pen stylus" MapToOutput DVI-I-0

Caso você NÃO TENHA drivers proprietários instalados, este comando deve já concluir o mapeamento com sucesso. Agora compreendo porque as configurações do tablet não funcionaram!

Comando para definir Mesa digitalizadora para monitor HEAD-1:
Neste caso, os dois monitores estão conectados na placa de vídeo e estou utilizando um driver proprietário. Descobri que o recurso TwinView das placas nVidia requer outro nome para os monitores identificados. Logo comecei por HEAD-0 e nada aconteceu, logo HEAD-1 e o mapeamento estava funcionado somente no monitor secundário!

xsetwacom set "Wacom Bamboo One S Pen stylus" MapToOutput HEAD-0
xsetwacom set "Wacom Bamboo One S Pen stylus" MapToOutput HEAD-1

Há também outros métodos para fazer o mapeamento! Mas preferi não me aventurar mais do que isto!

Fonte:
Linux Mint Forums - Graphics tablet on multi-monitors HOW TO
Wikibooks - nVidia/Twin View

Tablet Wacom CTL-471



 Imagem: Tux lendo o código fonte - Desenhado por Phelipefox

Talvez você prefira PULAR esta história!

Recentemente comprei uma mesa digitalizadora para, enfim, DESENHAR!

A caixa veio com o Tablet, Caneta, Cabo porta USB - Micro USB e um CD com Drivers para Windows e MAC OS X (item que descartei atirando para longe, já que meu PC não tem leitor de CD-DVD).

É lógico que ter os traços na tela do PC em tempo de desenho, agiliza vários processos do desenho tradicional... Sabe, desenhando no papel você ainda tem que escanear a folha e finalizar o desenho no PC ou em uma animação, quantos folhas seriam utilizadas? Os lápis? Canetas?

Eu nunca havia utilizado um tablet deste tipo, e após conectá-lo no PC, simplesmente peguei a caneta, observei como 'ela reagia' de acordo com a tela, abri um software de desenhos olhei para a tela e fiz um primeiro teste:

Primeiramente fiz um teste de pressão: Fui rabiscando pressionando forte a caneta contra o tablet e diminuindo a pressão como faria em uma folha normal. O Resultado me agradou!

Logo em seguida desenhei algumas curvas para observar como a caneta se comporta.. então rabisquei algumas letras... as quatro últimas aparentam ser do alfabeto hiragana japônes (no, i, u , ku) não tenho certeza. Gostei do resultado!

Já com estes pequenos testes realizados, decidi desenhar algo! ... E, caraca, parece muito mesmo que estou desenhando em uma folha. Principalmente por causa do material da área de desenho do tablet!

Notei que, para mim, não foi incômodo algum estar olhando para a tela ao invés de estar olhando para (onde estaria) a folha. Utilizei o software MyPaint para realizar estes testes. O negócio é saber desenhar!

Especificações Técnicas:

• Tablet com caneta
• Peso aproximado 240 g
• Área ativa 152 x 95 mm
• Multitoque - Não
• Caneta - Uma caneta (sem borracha)
• Níveis de pressão - 1024, pen tip only
• Tecnologia da caneta - Sensível a pressão, cordless, sem bateria
• Tecnologia - Método de Ressonância Eletromagnética
• Resolução -  100 linhas/mm (2540 lpi)
• Velocidade de leitura (caneta) - 133 pps
• ExpressKeys™ - Não
• Requisitos do sistema - Porta USB, Conexão com Internet, Windows 8, Windows®7 SP1, Windows® Vista SP2, ou Windows® XP SP3
  MacOS 10.6.8 ou superior (Processador Intel®)
• Cabos incluídos - Sim
• Suporte para Rede sem Fio - Não

Utilizando o Kernel Linux 4.4.0-77-generic.

Lingando

Conectei os cabos e pluguei no PC, foi me exibida uma notificação bem empolgante!

Imagem: Notificação do sistema - O tablet "Wacom Bamboo One s Pen" pode não funcionar como esperado.

Abri as configurações do tablet:

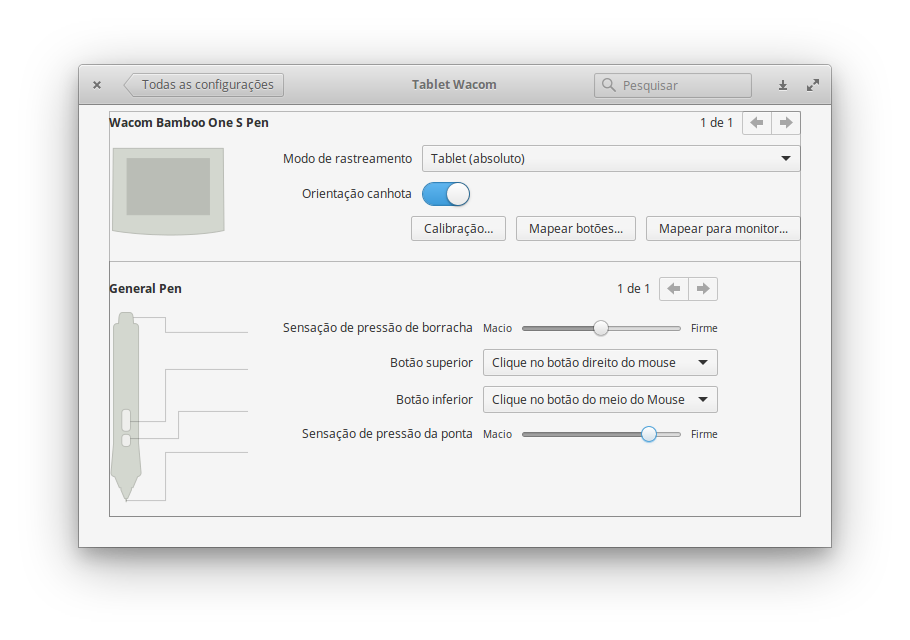

Imagem: Configurações do tablet

E todos os botões da caneta funcionaram normalmente, a opção modo de rastreamento e de orientação do tablet também. Não tive nenhum problema.

Apesar de não mencionar Suporte a Linux, acredite, Funciona!

Imagem: Um desenho para finalizar!!!
